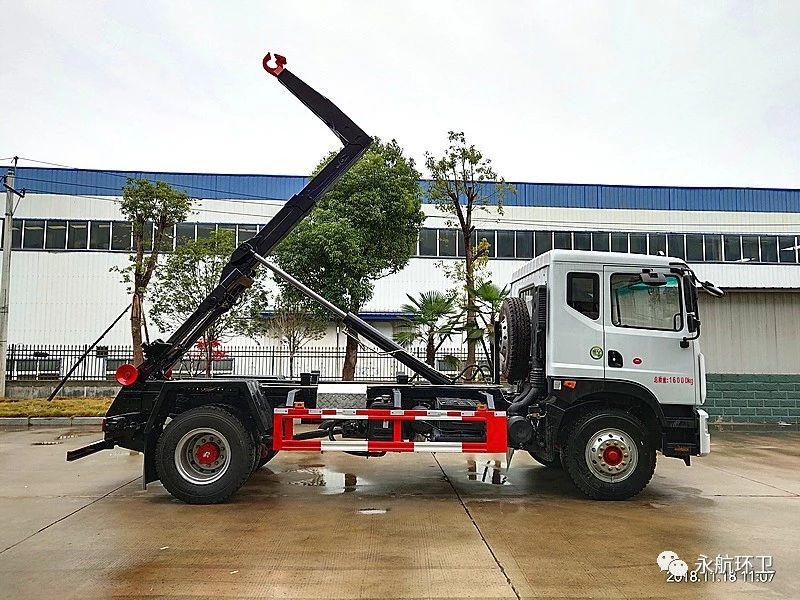

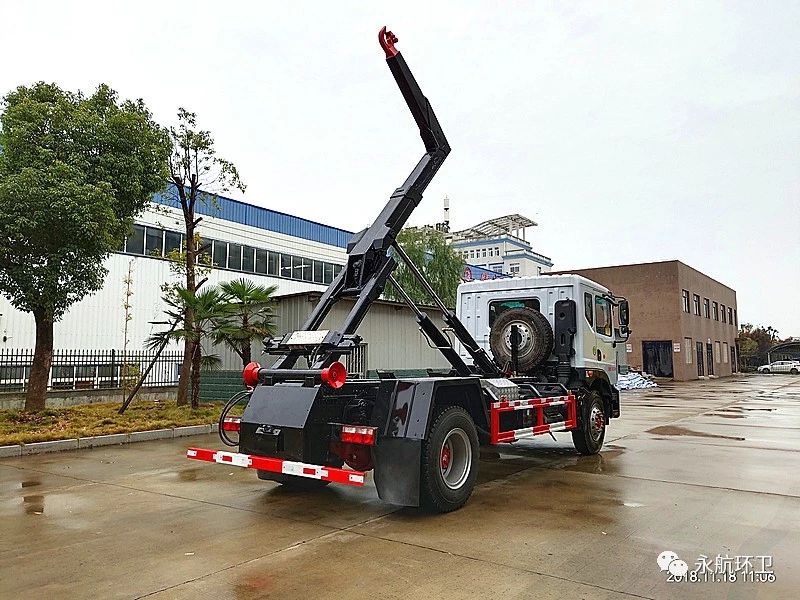

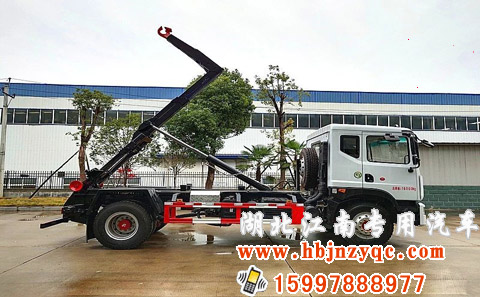

東風16噸勾臂式垃圾車

更新日期:2019/4/24  來源于:www.ivanonatra.com  作者:江南專汽  點擊次數:
東風16噸勾臂式垃圾車
東風16噸勾臂式垃圾車
東風16噸勾臂式垃圾車

SZD5166ZXXE5型車廂可卸式垃圾車 發動機參數
發動機型號 發動機生產企業 排量(ml) 功率(kw)
YC4EG170-50
YC4EG185-50
ISB210 50
ISB180 50
ISD160 50
YC4S160-50
YC6JA180-50
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
廣西玉柴機器股份有限公司
廣西玉柴機器股份有限公司
4730
4730
5900
5900
4500
3767
6870
125
136
155
132
118
118
132

SZD5166ZXXE5型車廂可卸式垃圾車 底盤參數
底盤型號: EQ1161LJ9BDE 燃油種類: 柴油
軸 數: 2 前 輪 距(mm): 1858,1949,1923,1891
軸 距(mm): 3950,4500,4700,5200,5600 后 輪 距(mm): 1806,1865
輪 胎 數: 6 輪胎規格: 9.00R20,10.00R20


SZD5166ZXXE5型車廂可卸式垃圾車 產品主要技術資料
產品名稱: SZD5166ZXXE5型車廂可卸式垃圾車 外型尺寸(mm): 7350,7150,6600×2500×3200,2885
底盤型號: EQ1161LJ9BDE 貨廂尺寸(mm): ××
前排乘客: 3 額定載客(人):
總 質 量 : (kg) 16000 接近/離去角(° ) 19/18
額定質量: (kg) 8800,9200 前懸/后懸(mm): 1230/1420
整備質量:(kg) 7005,6605 最高車速(km/h): 90
排放標準: GB17691-2005國Ⅴ,GB3847-2005
整車說明: 軸距/整車長/整備質量對應關系為(mm):4700/7350/7005,4500/7150/7005,3950/6600/6605.側后防護采用Q235材質焊接連接,后部防護斷面尺寸(mm):50×120,后部防護離地高度(mm):450.安裝具有衛星定位功能的行駛記錄儀.ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS.發動機YC4EG170-50,YC4EG185-50,ISB180 50,ISD160 50,ISB210 50,YC4S160-50油耗值為25.2,25.3,27.8,26.3,26.5,26.6.

起重能力

T

16

鉤心高度

mm

1570

箱體軌道外寬

mm

1060

箱體軌道凈空高度

mm

150

箱體鎖緊方式

外部鎖緊

鎖緊鉤到拉臂鉤中心距

mm

3815

箱體拉桿直徑

mm

50

拉桿偏距

mm

270

鉤環中心到后滾輪中心距

mm

4100

伸縮臂行程

mm

900

液壓油泵

長源

多路換向閥

中梅

油缸

國內知名品牌(進口密封圈)

液壓系統最大壓力

MPa

18

其他

帶后滾輪支撐,駕駛室集中控制

控制方式

手動/自動

性能能描述:

1、該車的特點是一車能配多個垃圾箱,能實現一車與多個垃圾箱聯合循環作業運輸,充分提高了車輛的運輸能力。整車具有結構簡單、操作方便、裝卸效率高、機械自動化程度高、節省人力的優點。拉臂系統可以將箱體自如落到地面進行垃圾裝載,然后將箱體從地面上平穩提升到車輛上,通過拉臂上裝系統鎖緊箱體來完成運輸、舉升箱體、卸料全過程。該車型與全封閉壓縮垃圾站配套使用,杜絕了二次污染,具有很好的環保性。

2、工作原理:該系統完全通過電-液系統來控制。所需的動力由車輛發動機、變速箱、取力器來完成液壓轉換。通過換向閥,可以實現舉箱、提箱、落箱以及箱體鎖緊等功能。

3、上裝結構:主要由拉臂鉤總成、液壓系統、液壓鎖緊總成、電液操作系統組成。液壓系統主要由操縱閥、油缸、油管、油箱等組成;主要配件采用國內知名品牌;操作系統組成。操作系統有兩套系統,其中駕駛室外一套手動操作。駕駛室內一套電控操作系統。

4、裝卸廂體操作方式:

從地面提起垃圾箱

1)將車輛停放至箱體正前方約3米處。

2)打開取力器。駕駛室內操作按鈕控制取力器開關。

3)將液壓箱體鎖緊裝置,通過操作手柄推至收回位置。

4)翻轉舉升臂,使得拉鉤可以插入到箱體吊環下方。

5)將車輛慢慢向后倒車(直到拉鉤與箱體吊環相連接),如有必要,可以對拉鉤高度進行調節使其處于最佳位置。

6)通過操控舉升臂上下來提起箱體。精確操控多路閥以確保該動作盡可能平穩。當舉升臂架到達水平位置后,即箱體平穩落到副車架上后,操作手柄回到中位,停止操作。

7)啟動液壓箱體鎖緊裝置。將箱體與底架可靠鎖止。

8)關閉取力器。

將垃圾箱從車上放下

1)將車輛停放至箱體放置區域的正前方。

2)打開取力器。駕駛室內操作按鈕控制取力器開關;

3)啟動液壓箱體鎖緊裝置。將箱體與底架徹底分離;

4)通過操控舉升臂上下運動來落下箱體。精確操控多路閥以確保該動作盡可能平穩。對于不帶滾輪的箱體,請保持車輛處于非制動狀態,以使得箱體能將車輛向前推。

5)當箱體底部快要接觸地面時,請降低落箱速度。此時拉鉤應自動釋放箱體。

6)將車輛向前行駛一段很短的距離,時拉鉤完全脫離箱體.

7)將舉升臂回位,直到系統閉合。

8)關閉取力器。

舉升垃圾箱卸料

1)將車輛停放至箱體翻轉區域的正前方。

2)打開取力器。駕駛室內操作按鈕控制取力器開關;

3)請檢查并確保拉臂鉤已向前滑動到極限位置,以確保舉升臂與舉升架完全結合。

4)啟動液壓箱體鎖緊裝置,將箱體與底架可靠鎖止。

5)將箱體舉升到必要高度。一旦達到最大舉升角度,用于控制舉升的卸荷閥會自動打開。

6)在舉升完成后,操縱系統落回,直到系統閉合。

7)關閉取力器。

東風16噸勾臂式垃圾車

東風16噸勾臂式垃圾車

東風16噸勾臂式垃圾車
